Einsatzgebiete für Akustik-Kamera
Gerade bei der schalltechnischen Untersuchung komplexer Objekte tritt häufig das Problem auf, dass herkömmliche Messungen mit einzelnen oder wenigen Mikrofonen nur unbefriedigende Ergebnisse liefern, wenn es darum geht, den Quellen für die Schallentstehung auf die Spur zu kommen.
Hier bietet das bei der AcoustiCam® genutzte Verfahren eine Lösung. Die gleichzeitige Messung mit einer großen Anzahl von Mikrofonen ermöglicht es, Schallquellen innerhalb kürzester Zeit exakt zu lokalisieren und voneinander zu trennen.
Typische Anwendungen von AcoustiCam® sind:
- Lokalisation, Trennung und Charakterisierung von stationären (ortsfest, quasi-stationäres Quellsignal) und nicht stationären Schallquellen (bewegt, transientes Quellsignal) als Basis zur Lärmminderung an Fahrzeugen, Maschinen, Haushaltsgeräten und Elektrowerkzeugen
- Quellenanalyse als Grundlage für Akustikdesign an Windkanalmodellen, komplexen schwingenden Strukturen, quietschenden oder klappernden Strukturen
- Langzeit-Überwachung von Maschinen und Anlagen
- Qualitätssicherung
- akustische Fahrzeugtests (innen und außen)
- zustandsabhängige Maschinen-Wartung (Predictive Maintenance)
- akustische Optimierung von Erzeugnissen.
(siehe Messungen mit AcoustiCam®)
Prinzip Akustische Kamera
Bei der Lokalisation von Schallquellen mit AcoustiCam® kommt die Methode des Beamforming zum Einsatz. Die Funktionsweise dieser Methode lässt sich anhand der Wirkungsweise eines elliptischen Hohlspiegels erläutern.
(siehe Prinzip von AcoustiCam®, Leistung von AcoustiCam®)

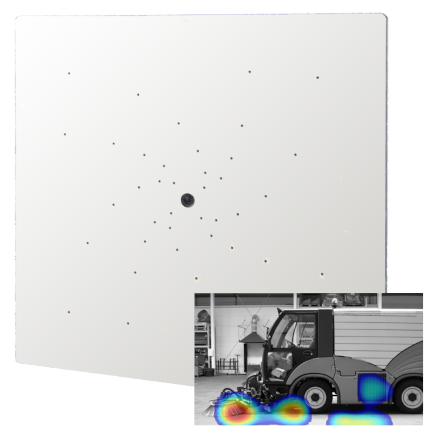

AC100 – Mobiles Mikrofonarray
Für die Schallquellenortung bietet die Gesellschaft für Akustikforschung Dresden mbH das System AC100 an, eine kleine handliche akustische Kamera in den Abmessungen 40 cm x 40 cm. In Verbindung mit dem integrierten DSP kann diese akustische Kamera ideal als kompaktes handgehaltenes mobiles Mikrofonarray betrieben werden, das Ihnen maximale Flexibilität bei der akustischen Untersuchung vor Ort und im Labor bietet.
Die Akustische Kamera AC100 * kompakt * mobil * robust * preisgünstig *
Durch die Nutzung modernster Mikrofone in MEMS-Technologie mit integrierten A/D-Wandlern und 51,2 kHz Abtastrate und einer integrierten Messdaten-Verarbeitungselektronik in neuester DSP-Technologie wird mit der AC100 die akustische Kamera jetzt für breite Anwenderkreise erschwinglich. Die komplette Integration im Array mit nur einem USB-Interface für Daten und Stromversorgung erlaubt den komfortablen mobilen Einsatz mit einem beliebigen Windows-PC.
Die AC100 ist eine kompakte und sehr einfach zu bedienende akustische Kamera für Standalone-Anwendungen. Aufgrund seiner hohen Leistung, seiner einfachen Bedienung und seinem günstigen Preis ist die AC100 für eine breite Palette von Anwendungen in Forschung und Produktion geeignet.
Die AC100 wird als reine Hardware + Windows-Treiber für die kundenspezifische Nutzung oder als Bundle mit der Applikationssoftware BeamformX geliefert.
AC100 BeamformX Software
BeamformX benutzt einen fortschrittlichen neuen Auswertealgorithmus, das Robust Beamforming. Im Vergleich zu herkömmlichen Beamforming Methoden, arbeitet Robust Functional Beamforming schneller, hat eine höhere Dynamik und kann mehr Details räumlich und zeitlich auflösen. Sogar niederfrequente Frequenzkomponenten von z. B. 50 Hz lassen sich mit diesem Algorithmus selbst bei kleinem Arraydurchmesser lokalisieren, ohne dass auf die Akustische Holgrafie ausgewichen werden muss. Robust Beamforming wurde von Robert P. Dougherty, OptiNav Inc USA, entwickelt.
Technische Daten
AC100 – Mobiles Mikrofonarray
- Mikrofonarray: Grenzflächen-Array mit abnehmbaren Handgriffen
- Mikrofonanordnung: Doppel-Spirale
- Abmessung des Arrays: 40 cm x 40 cm
- Mikrofone: 40 MEMS-Mikrofone mit 24 Bit ADC
- Abtastrate: 51,2 kHz
- Frequenzbereich: 200 Hz – 20 kHz (Messungen bei niederen Frequenzen möglich)
- maximaler Schalldruckpegel: 120 dB
- Dynamikbereich: >30 dB (zwischen lautester und leisester Quelle in einem akustischen Bild)
- Abstand zum Prüfobjekt: 0,1 m – unendlich
- Größe des Prüfobjekts: keine Einschränkung
- Frontend: Signalprozessorsystem in Array integriert
- Interface: Daten- und Stromanschluss über USB 2.0
- Optische Kamera: integrierte 5 Megapixel-Kamera, 30 fps

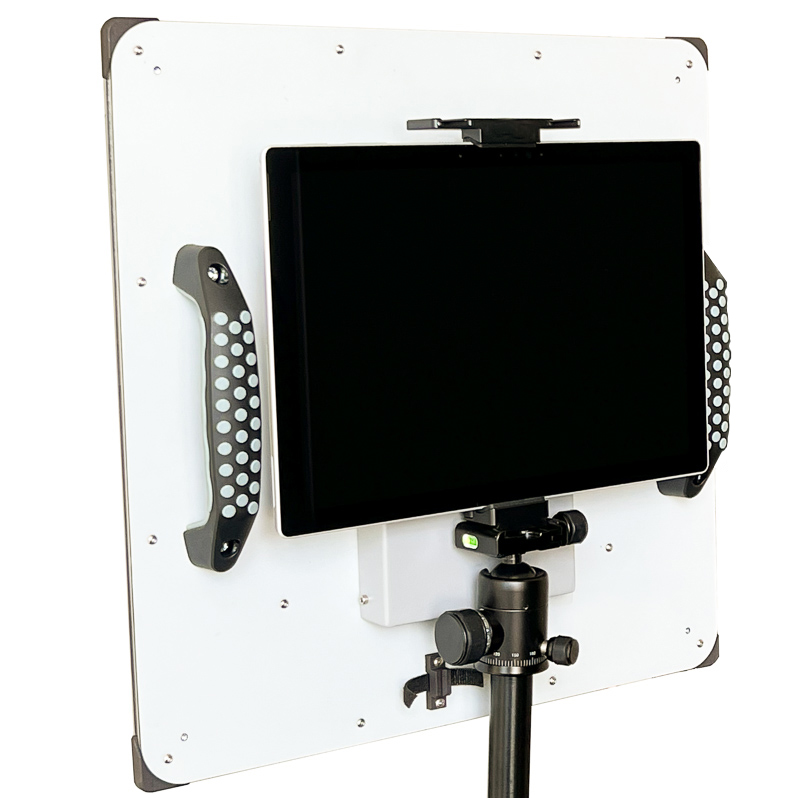

- VESA-Halterung: 10 cm x 10 cm mit Stativgewinde 3/8”
- Handgriffe: 2 abnehmbare Griffe (im Lieferumfang)
- Optionale Erweiterung: 4 digitale I/O (2x In, 2x Out)
- Systemanforderungen Computer / Tablet: Windows 10, 64 Bit, 8 GB RAM, USB-2
- Software: API oder BeamformX für Windows (Echtzeit und Postprocessing)
