Einsatzgebiete Eigenfrequenz-Prüfstand
Für das Messsystem ergeben sich unter anderem folgende Einsatzmöglichkeiten:
- Eigenfrequenz-Prüfstand für den Einsatz im Labor sowie in der Fertigung geeignet
- Messung der verschiedenen Eigenfrequenzen (Resonanzfrequenzen) von Festkörperstrukturen
- Qualitätskontrolle (Serienprüfung oder stichprobenartige Tests) gefertigter Bauteile durch Überprüfung der Eigenfrequenzen gemäß frei definierbarer Toleranzbereiche (Zielfrequenzbereiche)
Software
Unterstützt wird der Eigenfrequenzprüfstand von der Analysesoftware AcoustiNF:

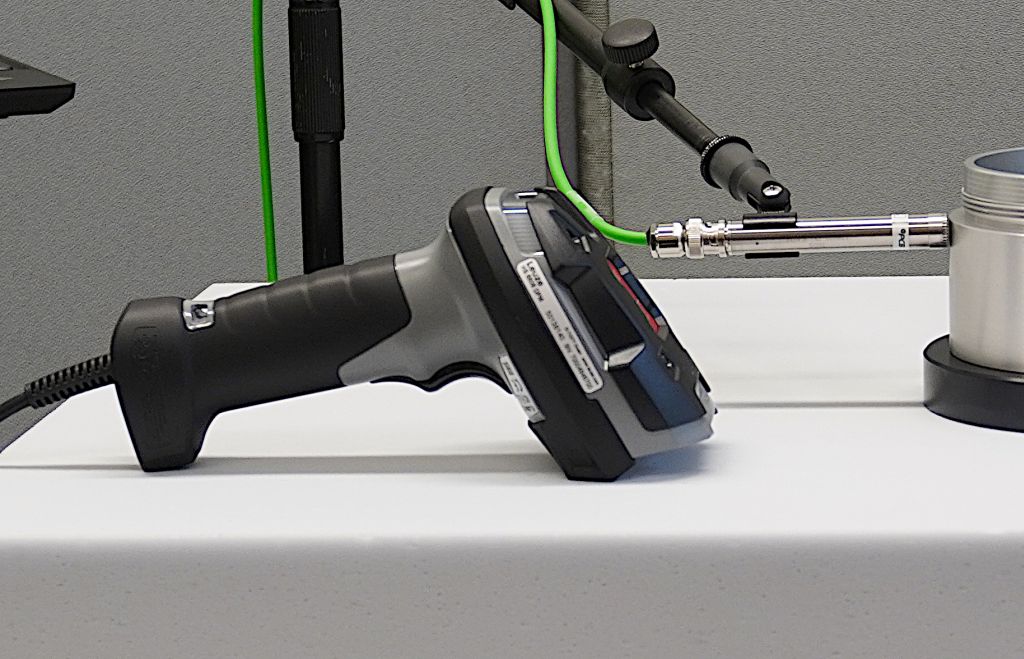

- automatisierte Erfassung zu untersuchender Bauteile (Detektion von Data-Matrix-Codes) mittels DMC-Codescanner und Waage

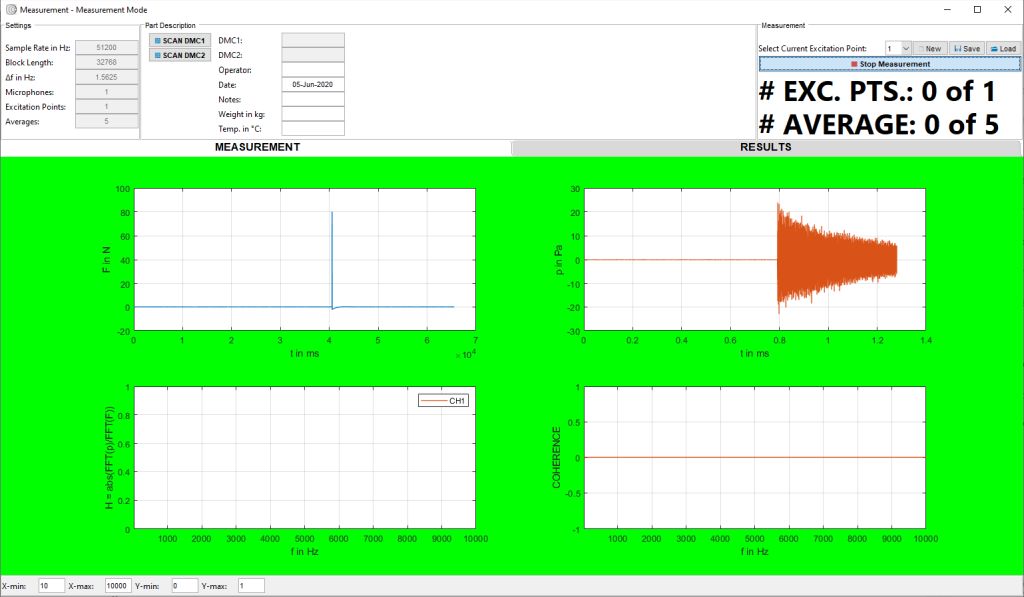

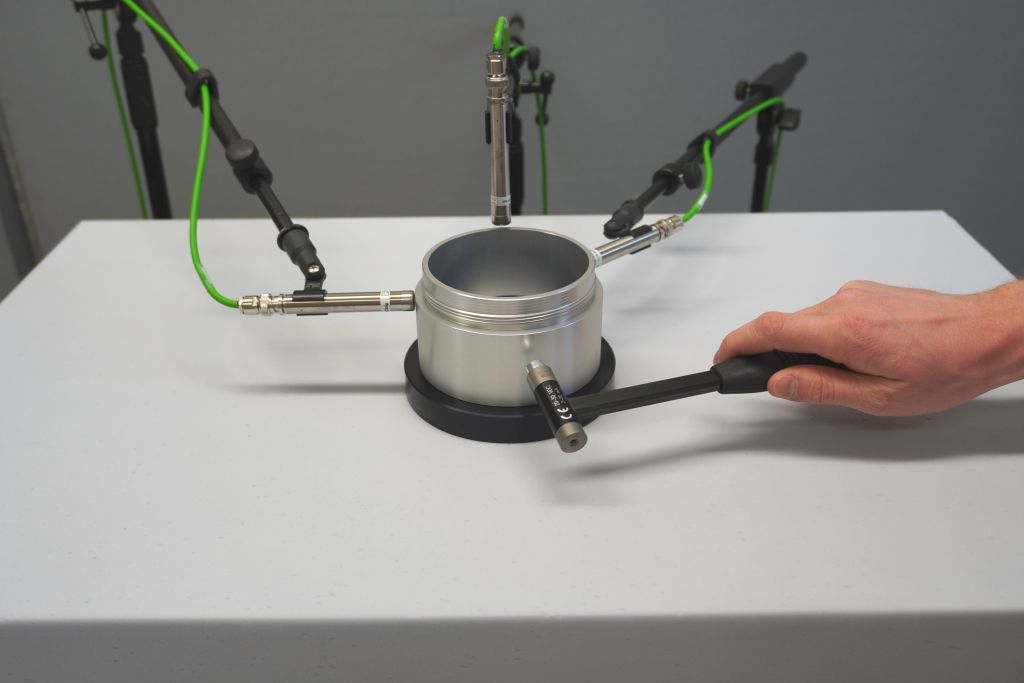

- Messung des Kraft-Zeit-Verlaufs bei sequenzieller Anregung des zu untersuchenden Bauteils mittels Impulshammer
- sequenzielle Messung und Gültigkeitskontrolle des resultierenden Druck-Zeit-Verlaufs an definierten Messpositionen

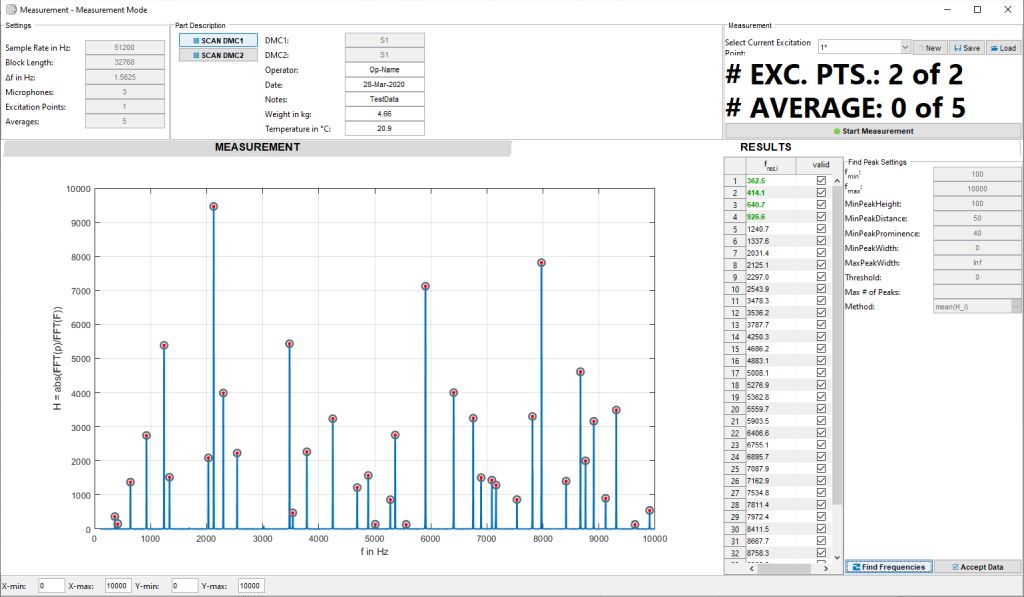

- Analyse der verschiedenen Eigenfrequenzen (Resonanzfrequenzen) der zu untersuchenden Bauteile
- Bewertung der verschiedenen detektierten Eigenfrequenzen gemäß frei definierbarer Toleranzbereiche (Zielfrequenzbereiche)
- komfortable Speicherung, Export und Verwaltung von Messdaten (Durchführung statistischer Auswertungen)
Eine spezielle Software-Option erlaubt zudem die Bestimmung dynamischer elastischer Parameter gemäß DIN EN 14146 und ASTM C215. Basierend auf Messergebnissen zerstörungsfreier Untersuchungen an quaderförmigen Prüfkörpern bei transversaler und longitudinaler Anregung lassen sich
- der Elastizitäts-Modul (E-Modul),
- der Schubmodul (G-Modul) sowie
- die Querkontraktionszahl (Poisson-Zahl)
ermitteln.
Technische Daten

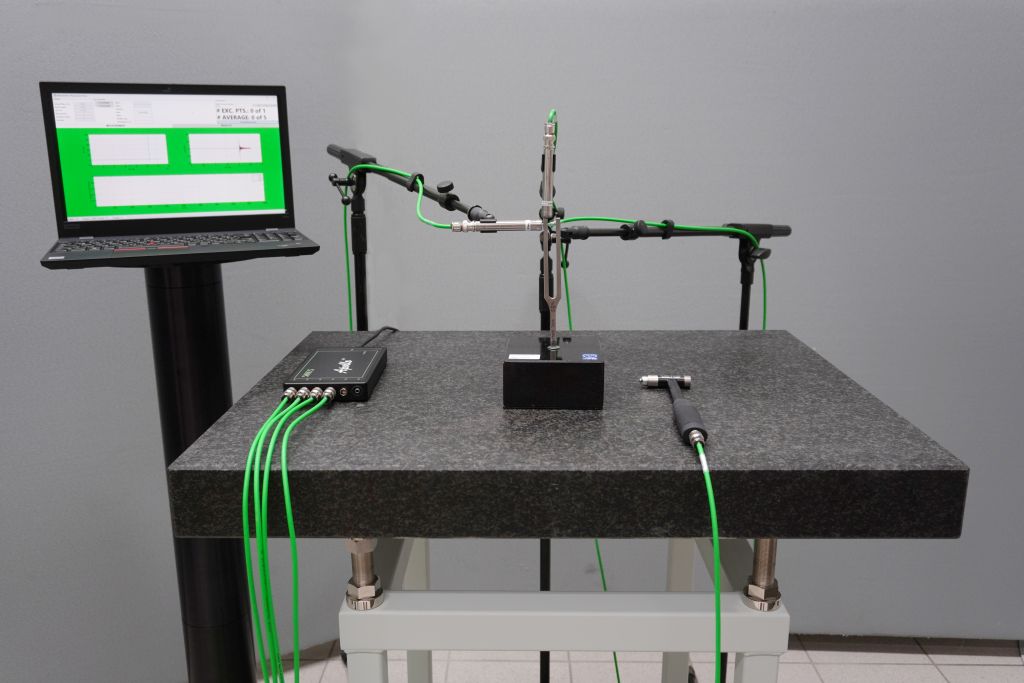

Eigenfrequenzprüfstand
- typischer Frequenzbereich: 20 Hz – 10.000 Hz
- geeigneter Impulshammer und Messmikrofone
- mehrkanaliges Datenakquisitionssystem mit 24-bit A/D-Wandler und USB-Interface
- Messplatte mit Untergestell
- Kalibrier-Normal zertifiziert durch Physikalisch-Technische Bundesanstalt (PTB)
- DMC-Codescanner mit USB-Interface
- USB-Interface für Waage
Voraussetzungen
- Computer: Windows 10 / 11, 2x USB-Schnittstelle
