Prinzip von „In situ Absorption“

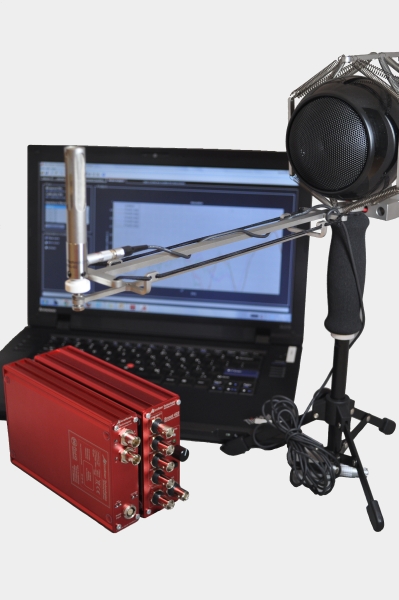

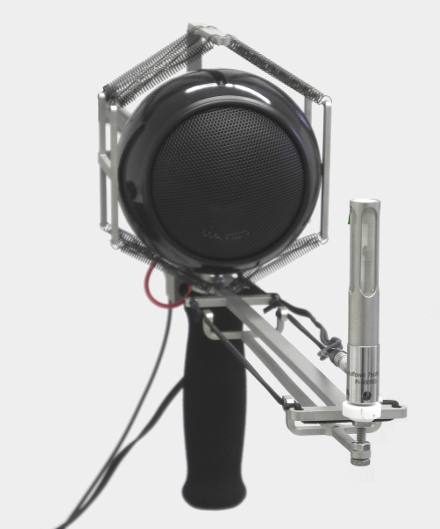

Die grundlegenden Bestandteile des Messsystems sind ein kugelförmiger Lautsprecher sowie eine in definiertem Abstand zum Lautsprecher installierte PU-Sonde der Firma Microflown Technologies. Der Lautsprecher sendet ein Testsignal aus. Die Bestimmung des Schallabsorptionsgrads erfolgt durch zeitgleiche Messung der komplexen Größen Schalldruck und Schallschnelle mit Hilfe der PU-Sonde in unmittelbarer Nähe des zu untersuchenden Materials.

Die Entnahme eines Probekörpers ist dabei nicht erforderlich, sodass auch die Bewertung der schalltechnischen Homogenität von strukturierten oder endkonturnahen Oberflächen möglich ist. Die Trennung von einfallenden und reflektierten Schallanteilen geschieht durch Auswertung einer Referenzmessung ohne Prüfkörper.

Im Gegensatz zum Einsatz des Impedanzmessrohrs AcoustiTube^® kann der Schallabsorptionsgrad auch für Schalleinfallswinkel ungleich 90° (senkrechter Schalleinfall) bestimmt werden.

Software

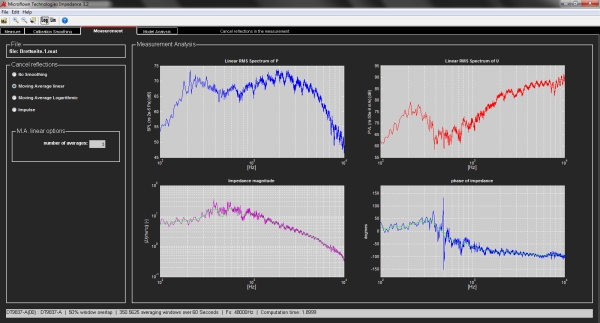

Unterstützt wird das Messsystem von der Analyse-Software „Impedance“.

• Bestimmung von Schallabsorptionsgrad, Schallreflexionsgrad und akustischer Wandimpedanz in Abhängigkeit von der Frequenz
• intuitive graphische Nutzeroberfläche
• einfache Daten-Verwaltung und Vergleichsmöglichkeit der Ergebnisse

Erweiterung „Scan&Paint“

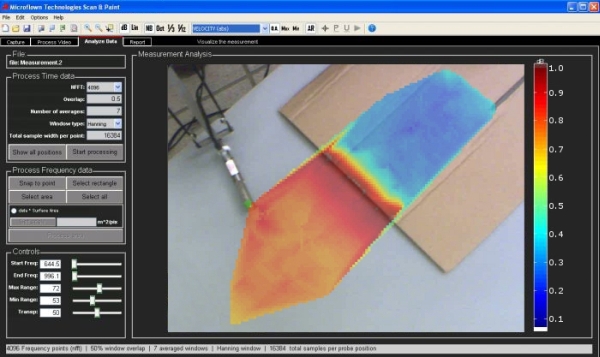

Die optionale Analyse-Software „Scan&Paint“ ermöglicht die Visualisierung des Schallabsorptionsgrads als farbige, zweidimensionale Kartierung in Verbindung mit der Fotografie des untersuchten Objekts. Dadurch lassen sich messtechnische Untersuchungen zur Homogenität der akustischen Eigenschaften von offenporigen Materialien und strukturierten Oberflächen effektiv und einfach durchführen und dokumentieren.

Insbesondere für die Qualitätskontrolle von schallabsorbierenden Materialien im Fertigungsprozess sowie die Durchführung von Endabnahme-Tests an Werkstoffen im eingebauten Zustand (z. B. schallabsorbierende Komponenten im Fahrzeuginnenraum) stellt dies einen großen Vorteil dar.

Neben dem Schallabsorptionsgrad lassen sich auch die von der PU-Sonde erfassten akustischen Messgrößen, wie z. B. Schalldruckpegel und Schallschnellepegel, als farbige Kartierung abbilden.

Auslegung, Beratung und Schulung

Von der Entwicklung, über die Bewertung, bis hin zur Optimierung von Schallabsorbern stellen wir Ihnen gern unser spezielles Fachwissen zur Verfügung. Dazu bieten wir Ihnen neben einem Training Ihrer Mitarbeiter mit dem Umgang des Messsystems „In situ Absorption“ verschiedene Seminare und Schulungen im Bereich der Technischen Akustik an.

Des Weiteren unterstützen wir Sie auf Wunsch bei der schalltechnischen Auslegung sowie der messtechnischen Bewertung von Schallaborbern für verschiedenste Anwendungen. Dazu zählt insbesondere der Einsatz im Bereich der Bau- und Raumakustik sowie der Lärmminderung in Form von Schalldämpfern, Schallschirmen und Kapselungen.

Technische Daten

Impedanzmesssystem

• typischer Frequenzbereich: 300 Hz – 10.000 Hz
• empfohlene Probengröße zur Materialcharakterisierung (Länge x Breite): 30 cm x 30 cm
• Abstand zwischen Lautsprecher und PU-Sonde: 25 cm
• maximaler Schalldruckpegel des Lautsprechers an der PU-Sonde: 111 dB
• erforderlicher minimaler Signal-Rausch-Abstand: 10 dB
• Gewicht: 1,04 kg

Voraussetzungen

• Computer: Windows 10 / 11,
  2x USB-Schnittstelle

^{* „In situ Absorption“ ist eine Handelsmarke der Firma Microflown Technologies}
