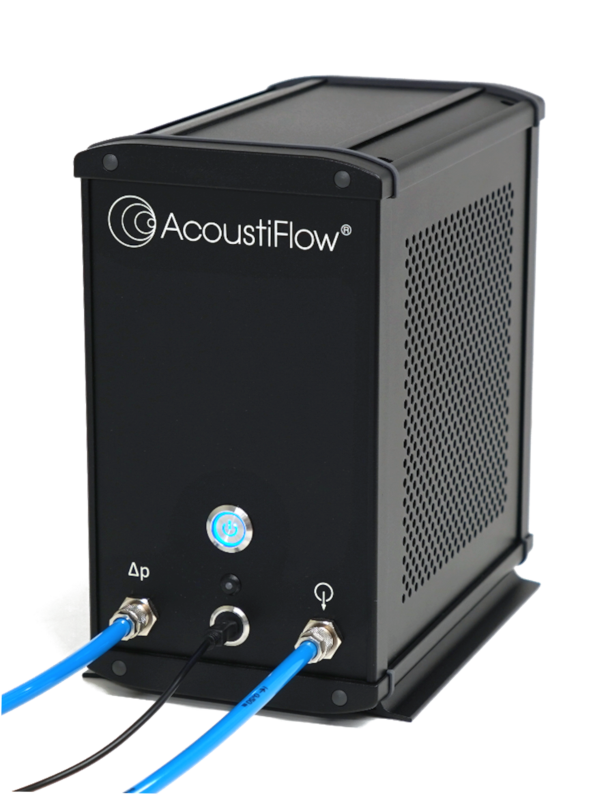

Einsatzgebiete Strömungswiderstandsmessgerät

Für das Messsystem ergeben sich unter anderem folgende Einsatzmöglichkeiten:

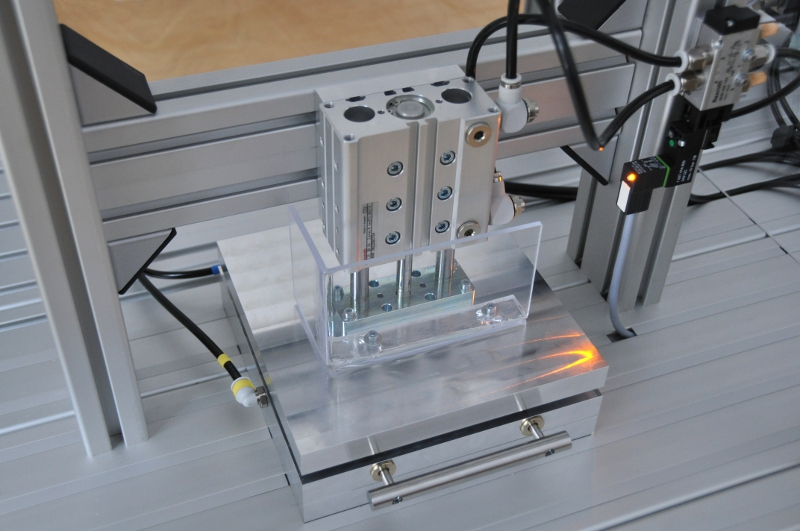

• Qualitätskontrolle im Produktionsprozess
  • an zylinderförmigen und quaderförmigen Probekörpern im Labor
  • zerstörungsfrei an plattenförmigen Probekörpern in situ
• Eingangsparameter für akustische Modellberechnungen
  (s. Übersicht Messsysteme vs. Analyse-Software)
  • Absorbermodell nach Delany / Bazley
  • Phänomenologisches Modell für offenporige Asphalte, zum Beispiel zur Bewertung der Textur von Fahrbahnoberflächen
  • Biot-Theorie
  • numerische Softwarelösungen wie zum Beispiel Comsol Multiphysics^*
  • Berechnung der Durchgangsdämpfung und der Einfügungsdämpfung von Schalldämpfern (s. Software zur Auslegung von Schalldämpfern AcoustiCalc^® Silencer)
• Optimierung in Forschung und Entwicklung
  • von Materialien mit offener Porosität
  • von Strukturen und Bauteilen

Probenhalter

Je nach Einsatzgebiet stehen dem Nutzer verschiedene Probenhalter zur Verfügung – spezielle Ausführungen sind auf Wunsch lieferbar.

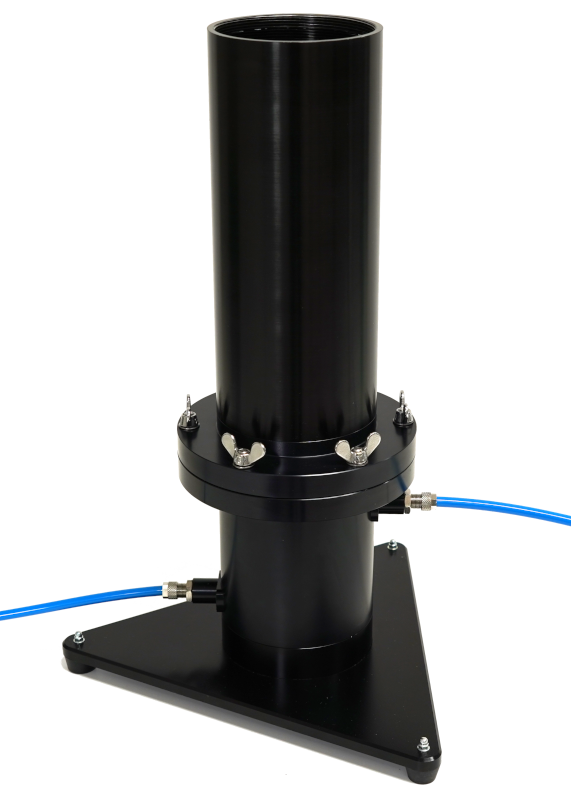

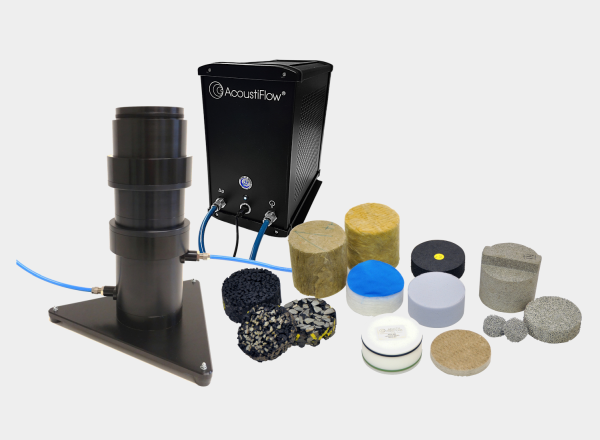

Probenhalter I

• Einsatzgebiet: Bestimmung des Strömungswiderstands von Materialien mit offener Porosität im Labor
• Proben:

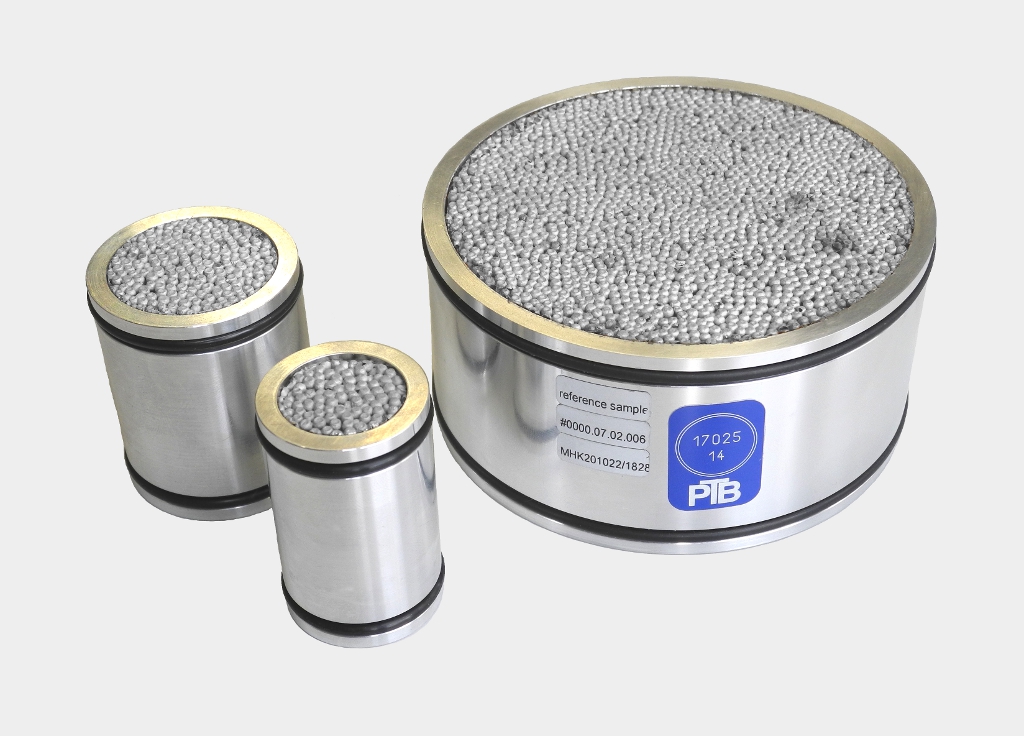

  • zylinderförmige Probekörper mit einem Durchmesser von 100 mm (ehemals gefordert nach DIN EN 29053), 40 mm und 30 mm sowie Schüttungen, Stoffe und Bespannungen
  • alternativ quaderförmige Probekörper mit einer Querschnittsfläche von 110 mm x 110 mm
• Anwendung:
  • vorkonfektionierte zylinderförmige bzw. quaderförmige Proben variabler Dicke werden in den Probenhalter eingesetzt und schalltechnisch abgedichtet

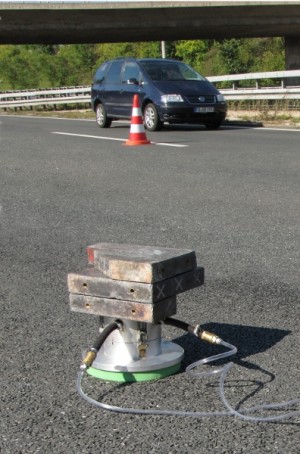

Probenhalter II

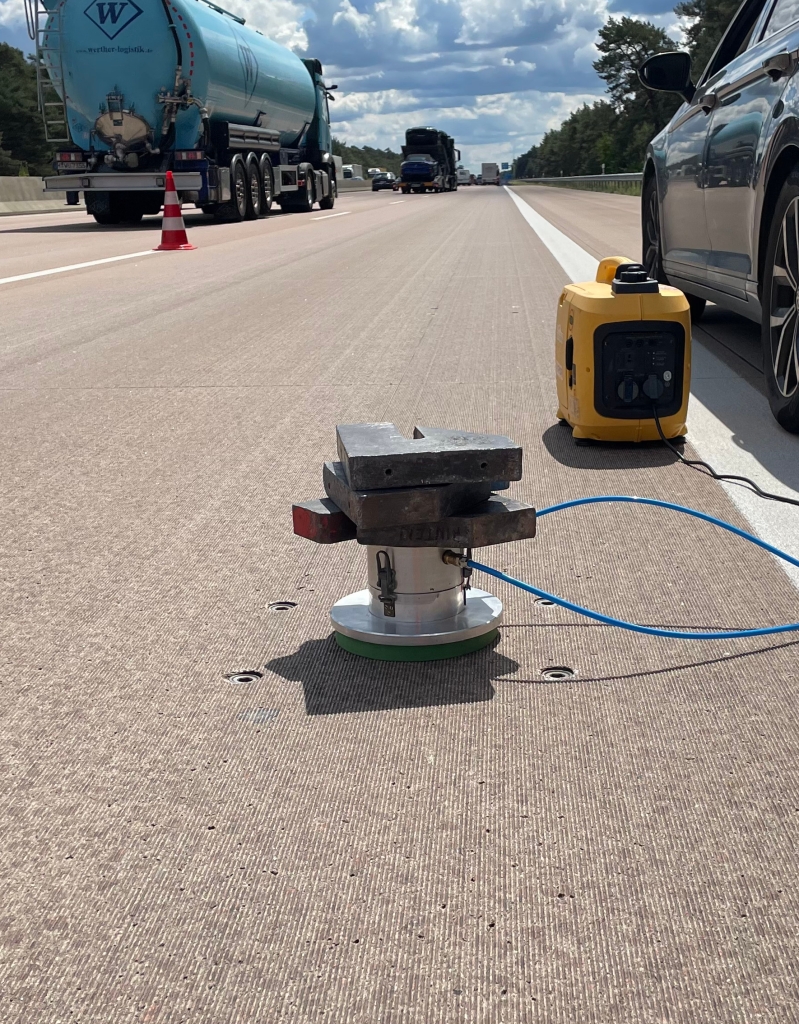

• Einsatzgebiet: zerstörungsfreie Bestimmung des Strömungswiderstands von Materialien mit offener Porosität vor Ort
• Proben: Materialproben mit ebener Fläche von mindestens 240 mm Durchmesser
• Anwendung:
  • Probenhalter wird mit definierter Kraft an Probekörper gepresst
  • verschiedene Dichtungen zwischen Probenhalter und Probekörper je nach Anwendungszweck lieferbar

Software

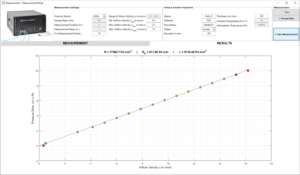

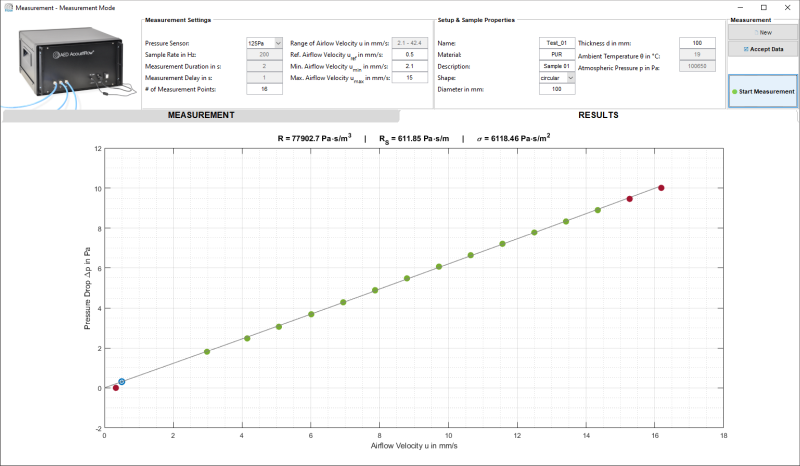

Unterstützt wird das Strömungswiderstandsmessgerät von der Analysesoftware AcoustiFlow^®.

• Bestimmung des Strömungswiderstands in Abhängigkeit von der Strömungsgeschwindigkeit / vom Volumenstrom
• Berechnung von linearer Regression und Extrapolation des Strömungswiderstands auf eine Strömungsgeschwindigkeit von 0,5 mm/s
• Mittelung der Messergebnisse über verschiedene Materialproben
• einfache Verwaltung und Vergleichsmöglichkeit der Ergebnisse
• optionale Erstellung von Messprotokollen

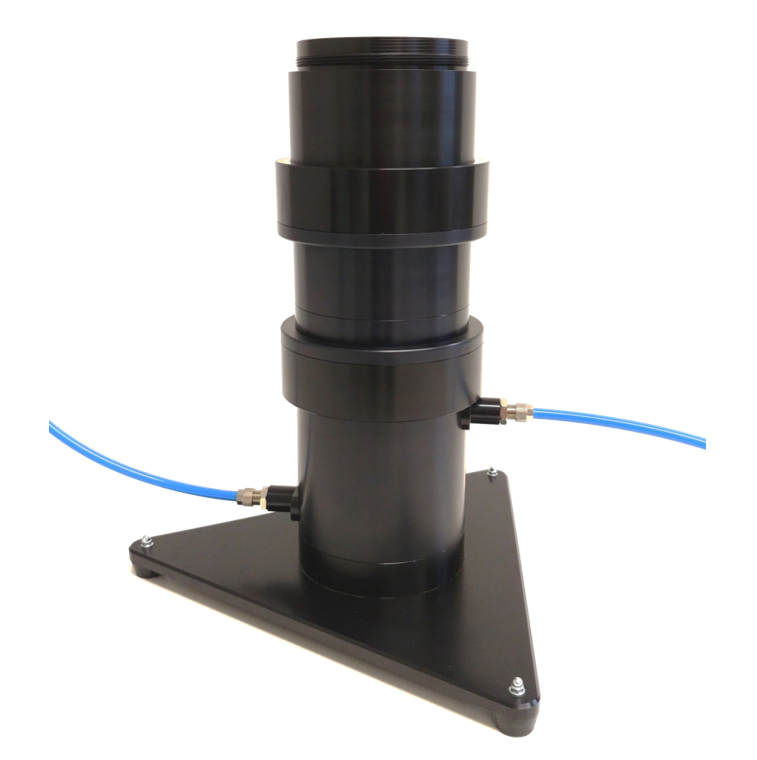

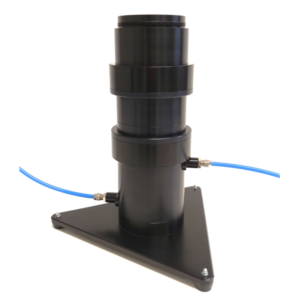

Kompressionsprobenhalter für Strömungswiderstandsmessgerät

Ab sofort erweitert ein neuartiger Kompressionsprobenhalter den Einsatzbereich von Strömungswiderstandsmessgerät, Impedanzrohr AcoustiTube^® und Transmissionsrohr.

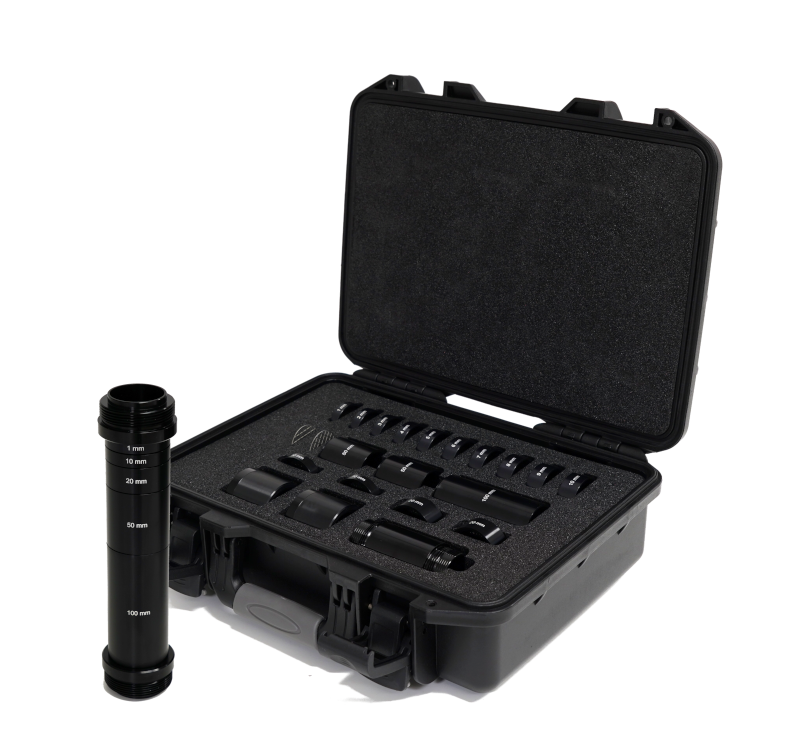

Der Probenhalter ist in seiner Länge nahezu stufenlos arretierbar und ermöglicht die definierte Kompression zylindrischer Prüfkörper weichen Materials (zum Beispiel Glaswolle) und Schüttungen zur Messung von Strömungswiderstand, Schallabsorptionsgrad, Absorberkennwerten und Schalldämmung. Auch dünne Stoffe sowie Mehrschicht-Systeme können damit kontrolliert eingebaut werden.

Technische Daten

Messbereich zylindrischer Probenhalter, Innendurchmesser 100 mm (Standardausführung)

• Strömungswiderstand: 1 kPa·s/m³ – 100.000 kPa·s/m³
• spezifischer Strömungswiderstand: 0,01 kPa·s/m – 750 kPa·s/m
• Strömungsresistanz: 0,05 kPa·s/m² – 150.000 kPa·s/m²

Messbereich zylindrischer Probenhalter, Innendurchmesser 40 mm

• Strömungswiderstand: 5 kPa·s/m³ – 100.000 kPa·s/m³
• spezifischer Strömungswiderstand: 0,01 kPa·s/m – 125 kPa·s/m
• Strömungsresistanz: 0,05 kPa·s/m² – 25.000 kPa·s/m²

Messbereich zylindrischer Probenhalter, Innendurchmesser 30 mm

• Strömungswiderstand: 10 kPa·s/m³ – 100.000 kPa·s/m³
• spezifischer Strömungswiderstand: 0,01 kPa·s/m – 70 kPa·s/m
• Strömungsresistanz: 0,05 kPa·s/m² – 14.000 kPa·s/m²

Messbereich quaderförmiger Probenhalter, Innenabmessungen 110 mm x 110 mm

• Strömungswiderstand: 1 kPa·s/m³ – 100.000 kPa·s/m³
• spezifischer Strömungswiderstand: 0,01 kPa·s/m – 1.200 kPa·s/m
• Strömungsresistanz: 0,05 kPa·s/m² – 240.000 kPa·s/m²

Voraussetzungen

• Computer: Windows 8 / 10 / 11, 2x USB-Schnittstelle
• Gaseingangsdruck am Messsystem: 2 bar – 5 bar
  (zum Beispiel optionaler Kompressor)
• Netzanschluss: 230 V (AC), 50 Hz
• Umgebungstemperatur: 5 °C – 60 °C

Anpassung des Messbereichs auf Wunsch möglich
