Einsatzgebiete der Schalldämpfer-Software
Akustische Beratung und Auslegung
Die Schalldämpfer-Software ist für Sie interessant, wenn Sie als beratender Ingenieur tätig sind und verschiedenste Schalldämpfersysteme einsetzen und auslegen, um die Schallemission von Geräten und Maschinen zu mindern und gesetzlich vorgeschriebene Richtwerte am Immissionsort einzuhalten. Typischerweise kommen Schalldämpfersysteme z. B. in den folgenden Bereichen zum Einsatz:
- Ansaugssysteme und Abgassysteme, Turbolader von
- Maschinen und Geräten
- Luft-Wasser-Wärmepumpen (LWWP) und Blockheizkraftwerken (BHKW)
- Automobilen (Pkw), Motorrädern und Lastwagen (Lkw)
- Schienenfahrzeugen
- Schiffen

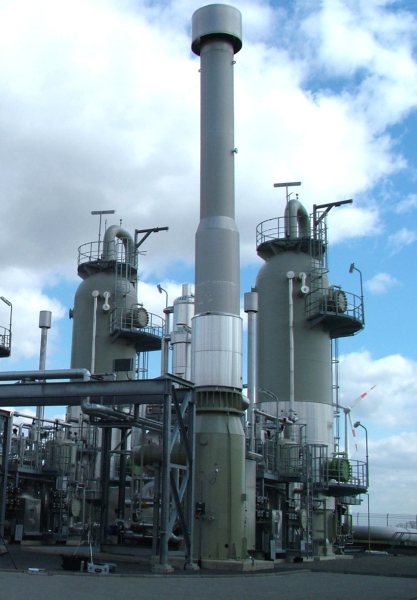

- Kraftwerken
- raumlufttechnische Anlagen
- durchströmte Kanäle
Zahlreiche vorgefertigte Varianten in der Praxis eingesetzter Schalldämpferbauteile stehen Ihnen für die Auslegung zur Verfügung, zum Beispiel:
- Absorptionsschalldämpfer
- Reflexionsschalldämpfer
- Resonanzschalldämpfer
- Kanalelemente
- spezifische Installationen

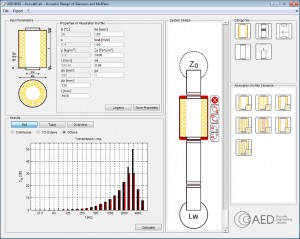

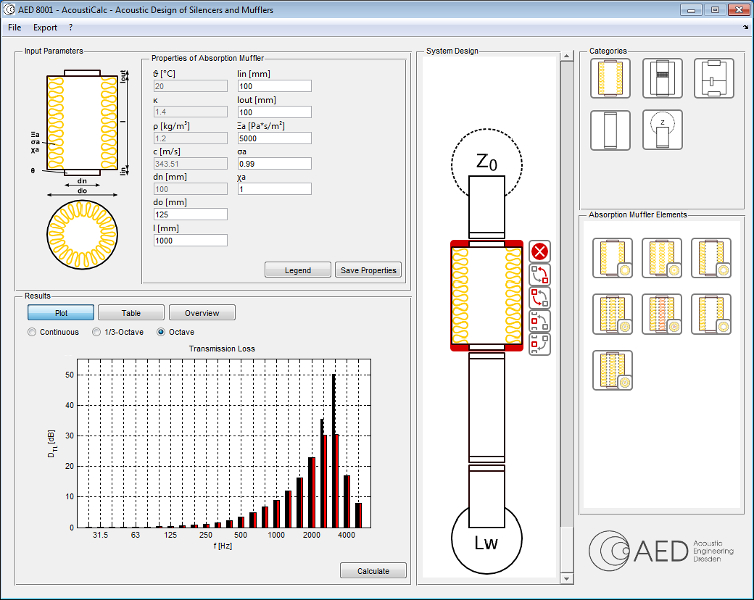

Durch Auswahl der entsprechenden geometrischen Parameter und Materialparameter können Sie sämtliche Schalldämpfersysteme hinsichtlich der schalltechnischen Anforderungen optimieren. Durch flexible Kombination einzelner Bauteile lassen sich ebenso geometrisch komplexe Schalldämpfer aufbauen.
Die Anwendung einer speziellen Programm-Option ermöglicht Ihnen die effektive schalltechnische Erprobung neuer schallabsorbierender Materialien durch direkte Auswertung der materialspezifischen Absorberparameter, die Sie mit dem Transmissionsrohr AcoustiTube® gemessen haben.
Herstellung von Schalldämpfern
Die Schalldämpfer-Software ist für Sie ebenso hilfreich, wenn Sie als Hersteller tätig sind, der Serien von Schalldämpferbauteilen entwickelt, fertigt und vertreibt, die über einen weiten Arbeitsbereich eingesetzt werden. In diesem Fall können wir für Sie mathematische Beschreibungen zur Simulation der schalltechnischen Wirksamkeit Ihrer eigenen Schalldämpfer-Bauteile entwickeln und implementieren.
Die Schalldämpfer-Software gewährt Ihnen die folgenden Vorteile:
- Sie ermöglicht es Ihnen, eine eigene Produktdatenbank aufzubauen, die die schalltechnische Wirksamkeit jedes einzelnen Bauteils enthält. Dadurch können Sie jederzeit auf einfache Weise das richtige Bauteil auswählen, um die gestellten schalltechnischen Anforderungen zu erfüllen. Auf Wunsch passen wir unsere Datenstruktur auch an Ihre Produkte an.
- Die Genauigkeit der Vorhersage der schalltechnischen Wirksamkeit Ihrer spezifischen Schalldämpferbauteile kann anhand von schalltechnischen Messungen an gefertigten Bauteilen optimiert werden. Dabei fließen die Messergebnisse direkt in Ihr firmenspezifisches Berechnungsmodell ein. Diese Anpassungen sind zugeschnitten auf Ihre Fertigung und ausschließlich Ihnen zugänglich.
Technische Daten
Absorptionsschalldämpfer
Absorptionsschalldämpfer ohne / mit Kern, ohne perforierte Abdeckung
Absorptionsschalldämpfer ohne / mit Kern, mit perforierter Abdeckung
gerades Kanalstück mit absorbierendem Kern / mit Kulissen, mit perforierter Abdeckung
Kulissenschalldämpfer mit rechteckigem / mit rundem Querschnitt, mit perforierter Abdeckung
Absorptionsschalldämpfer ohne / mit Kern, mit perforierter Abdeckung, mit Querschnittssprung Resonanzschalldämpfer
lambda/4-Resonanzschalldämpfer mit Stichleitung / mit Resonanz-Kernsonde
lambda/4-Resonanzschalldämpfer mit Resonanzkammer
Helmholtz-Resonanzschalldämpfer mit Stichleitung / mit Resonanzkammer Reflexionsschalldämpfer
1-Kammer / 3-Kammer-Reflexionsschalldämpfer
2-Kammer-Reflexionsschalldämpfer mit variabler Anzahl von Verbindungsrohren
1-Kammer-Reflexionsschalldämpfer mit Querstrom-Expansionselement / mit Querstrom-Kontraktionselement
1-Kammer-Reflexionsschalldämpfer mit ausgangsseitig stirnseitig zugänglichem Absorber / mit perforierter Zwischenwand 1-Kammer-Reflexionsschalldämpfer mit mantelseitigem Absorber hinter perforierter Abdeckung katalytische Elemente
mit Katalysator-Material, z. B. SCR, DOC, gefüllte Verbindungsrohre variabler Anzahl Kanalelemente
gerades Kanalstück
linearer Querschnittssprung
exponentieller Querschnittssprung spezielle Elemente

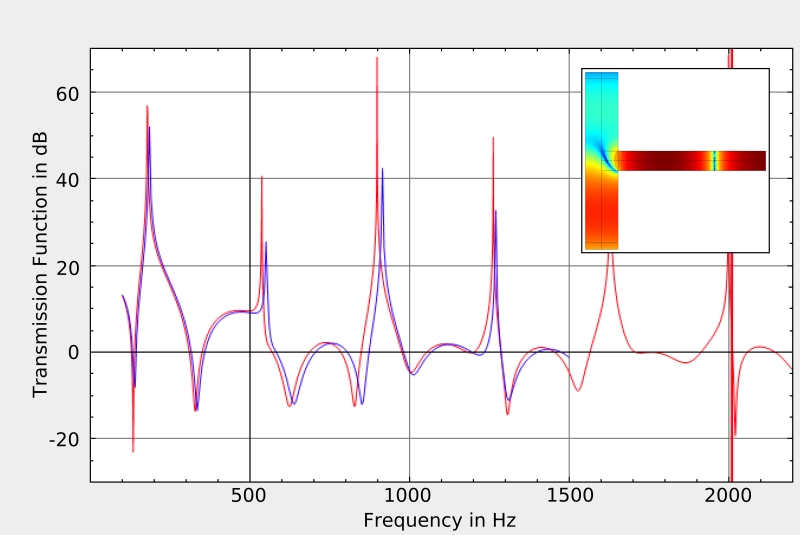

Modul für Import von beliebiger Übertragungsmatrix, bestimmt z. B. durch numerische Simulation oder direkte Messung im Schalldämpfer-Prüfstand
